SMS80 - Unigripper

SMS 80

Einer für alles!

UniGripper bietet eine breite Palette von Standard-Vakuumgreifern, die in einer Vielzahl von Anwendungen eingesetzt werden können. Unsere Standardproduktpalette besteht aus dem Standard Module System (SMS), der UniGripper Basic Serie und den UniGripper Co/Light – Collaborative and Lightweight Greifern.

Das modulare Komponentenprinzip der Standard-Greifer-Produktreihe bietet eine große Flexibilität bei der Kombination von Werkzeugen, Vakuumquellen und Zubehör für Ihre Ansprüche. Es ist mit Sicherheit Ihr wahres Erfolgsrezept in der Vakuumhandhabung.

Alle Maße in mm, x= 18mm für SMS 80/15.20 und 80/20, x=11.5mm für SMS 80/30, y=50mm für SMS 80/15.20 und SMS 80/20, y=63mm für SMS 80/30

Technische Daten	SMS 80/200/15.20/20	SMS 80/200/20/20	SMS 80/200/30.25/20
Länge (mm)	206	206	206
Breite (mm)	86	86	86
Höhe mit Ejektoren (mm)
Höhe mit Schlauchanschluss (mm)	103	103	103
Gewicht mit Ejektoren (kg)
Gewicht mit Schlauchanschluss (kg)	1.0	1.0	1.0
Ventilanzahl	44	36	18
Theoretische Hebekraft (N), alle Bohrungen abgedeckt
@200mBar	44	68	80
@400mBar	88	137	160
@600mBar	132	206	240
@800mBar	176	275	320
Ejektorenanzahl	N/A	N/A	N/A
Luftverbrauch (Nl/min @ 6 bar)



Bestellnummern	SMS 80/200/15.20/20	SMS 80/200/20/20	SMS 80/200/30.25/20
-H1	300 200 150	300 200 250	300 200 350
-E	N/A	N/A	N/A
-ES	N/A	N/A	N/A
-ER	N/A	N/A	N/A
Ersatzteilnummern	SMS 80/200/15.20/20	SMS 80/200/20/20	SMS 80/200/30.25/20
Sauggummi	330 200 152	330 200 252	330 200 352
Filterkassette	330 200 159	330 200 259	330 200 359
Schnellwechselplatte, incl. Filterkassette	320 200 153	320 200 253	320 200 353
Schnellwechselplatte, excl. Filterkassette	320 200 154	320 200 254	320 200 354

Alle Maße in mm, x= 18mm für SMS 80/15.20 und 80/20, x=11.5mm für SMS 80/30, y=50mm für SMS 80/15.20 und SMS 80/20, y=63mm für SMS 80/30

Technische Daten	SMS 80/300/15.20/20	SMS 80/300/20/20	SMS 80/300/30.25/20
Länge (mm)	306	306	306
Breite (mm)	86	86	86
Höhe mit Ejektoren (mm)	N/A	N/A	N/A
Höhe mit Schlauchanschluss (mm)	103	103	103
Gewicht mit Ejektoren (kg)	N/A	N/A	N/A
Gewicht mit Schlauchanschluss (kg)	1.4	1.4	1.4
Ventilanzahl	70	56	30
Theoretische Hebekraft (N), alle Bohrungen abgedeckt
@200mBar	70	107	133
@400mBar	140	214	267
@600mBar	211	321	400
@800mBar	281	429	534
Ejektorenanzahl	N/A	N/A	N/A
Luftverbrauch (Nl/min @ 6 bar)	N/A	N/A	N/A



Bestellnummern	SMS 80/300/15.20/20	SMS 80/300/20/20	SMS 80/300/30.25/20
-H1	300 300 150	300 300 250	300 300 350
-E	N/A	N/A	N/A
-ES	N/A	N/A	N/A
-ER	N/A	N/A	N/A
Ersatzteilnummern	SMS 80/300/15.20/20	SMS 80/300/20/20	SMS 80/300/30.25/20
Sauggummi	330 300 152	330 300 252	330 300 352
Filterkassette	330 300 159	330 300 259	330 300 359
Schnellwechselplatte, incl. Filterkassette	320 300 153	320 300 253	320 300 353
Schnellwechselplatte, excl. Filterkassette	320 300 154	320 300 254	320 300 354

Alle Maße in mm, x= 18mm für SMS 80/15.20 und 80/20, x=11.5mm für SMS 80/30, y=50mm für SMS 80/15.20 und SMS 80/20, y=63mm für SMS 80/30

Technische Daten	SMS 80/400/15.20/20	SMS 80/400/20/20	SMS 80/400/30/20
Länge (mm)	406	406	406
Breite (mm)	86	86	86
Höhe mit Ejektoren (mm)	112	112	112
Höhe mit Schlauchanschluss (mm)	103	103	103
Gewicht mit Ejektoren (kg)	2.7	2.7	2.7
Gewicht mit Schlauchanschluss (kg)	2	2	2
Ventilanzahl	100	76	39
Theoretische Hebekraft (N), alle Bohrungen abgedeckt
@200mBar	100	145	173
@400mBar	201	291	347
@600mBar	301	436	520
@800mBar	402	582	694
Ejektorenanzahl	1	1	1
Luftverbrauch (Nl/min @ 6 bar)	315	315	210



Bestellnummern	SMS 80/400/15.20/20	SMS 80/400/20/20	SMS 80/400/30/20
-H1	300 400 150	300 400 250	300 400 350
-H2	300 400 154	300 400 254	300 400 214
-E	300 400 152	300 400 252	300 400 352
-ES	300 400 153	300 400 253	300 400 353
-ER	300 400 151	300 400 251	300 400 351
Ersatzteilnummern	SMS 80/400/15.20/20	SMS 80/400/20/20	SMS 80/400/30/20
Sauggummi	330 400 152	330 400 252	330 400 352
Filterkassette	330 400 159	330 400 259	330 400 359
Schnellwechselplatte, incl. Filterkassette	320 400 153	320 400 253	320 400 353
Schnellwechselplatte, excl. Filterkassette	320 400 154	320 400 254	320 400 354

Alle Maße in mm, x= 18mm für SMS 80/15.20 und 80/20, x=11.5mm für SMS 80/30, y=50mm für SMS 80/15.20 und SMS 80/20, y=63mm für SMS 80/30

Technische Daten	SMS 80/600/15.20/20	SMS 80/600/20/20	SMS 80/600/30/20
Länge (mm)	606	606	606
Breite (mm)	86	86	86
Höhe mit Ejektoren (mm)	112	112	112
Höhe mit Schlauchanschluss (mm)	103	103	103
Gewicht mit Ejektoren (kg)	4.3	3.6	3.6
Gewicht mit Schlauchanschluss (kg)	2.9	2.9	2.9
Ventilanzahl	154	116	60
Theoretische Hebekraft (N), alle Bohrungen abgedeckt
@200mBar	154	222	267
@400mBar	309	444	534
@600mBar	464	666	801
@800mBar	619	889	1068
Ejektorenanzahl	2	1	1
Luftverbrauch (Nl/min @ 6 bar)	525	315	210



Bestellnummern	SMS 80/600/15.20/20	SMS 80/600/20/20	SMS 80/600/30/20
-H1	300 600 150	300 600 250	300 600 350
-H2	300 600 154	300 600 254	300 600 214
-E	300 600 152	300 600 252	300 600 352
-ES	N/A	300 600 253	300 600 353
-ER	300 600 151	300 600 251	300 600 351
Ersatzteilnummern	SMS 80/600/15.20/20	SMS 80/600/20/20	SMS 80/600/30/20
Sauggummi	330 600 152	330 600 252	330 600 352
Filterkassette	330 600 159	330 600 259	330 600 359
Schnellwechselplatte, incl. Filterkassette	320 600 153	320 600 253	320 600 353
Schnellwechselplatte, excl. Filterkassette	320 600 154	320 600 254	320 600 354

Alle Maße in mm, x= 18mm für SMS 80/15.20 und 80/20, x=11.5mm für SMS 80/30, y=50mm für SMS 80/15.20 und SMS 80/20, y=63mm für SMS 80/30

Technische Daten	SMS 80/800/15.20/20	SMS 80/800/20/20	SMS 80/800/30/20
Länge (mm)	806	806	806
Breite (mm)	86	86	86
Höhe mit Ejektoren (mm)	112	112	112
Höhe mit Schlauchanschluss (mm)	103	103	103
Gewicht mit Ejektoren (kg)	5.6	5.6	4.9
Gewicht mit Schlauchanschluss (kg)	4.2	4.2	4.2
Ventilanzahl	208	156	78
Theoretische Hebekraft (N), alle Bohrunge abgedeckt
@200mBar	209	298	347
@400mBar	418	597	694
@600mBar	627	896	1041
@800mBar	836	1195	1388
Ejektorenanzahl	2	2	1
Luftverbrauch (Nl/min @ 6 bar)	630	525	315



Bestellnummern	SMS 80/800/15.20/20	SMS 80/800/20/20	SMS 80/800/30/20
-H1	300 800 150	300 800 250	300 800 350
-H2	300 800 154	300 800 254	300 800 214
-E	300 800 152	300 800 252	300 800 352
-ES	300 800 153	300 800 253	300 800 353
-ER	300 800 151	300 800 251	300 800 351
Ersatzteilnummern	SMS 80/800/15.20/20	SMS 80/800/20/20	SMS 80/800/30/20
Sauggummi	330 800 152	330 800 252	330 800 352
Filterkassette	330 800 159	330 800 259	330 800 359
Schnellwechselplatte, incl. Filterkassette	320 800 153	320 800 253	320 800 353
Schnellwechselplatte, excl. Filterkassette	320 800 154	320 800 254	320 800 354

Alle Maße in mm, x= 18mm für SMS 80/15.20 und 80/20, x=11.5mm für SMS 80/30, y=50mm für SMS 80/15.20 und SMS 80/20, y=63mm für SMS 80/30

Technische Daten	SMS 80/1000/15.20/20	SMS 80/1000/20/20	SMS 80/1000/30/20
Länge (mm)	1006	1006	1006
Breite (mm)	86	86	86
Höhe mit Ejektoren (mm)	112	112	112
Höhe mit Schlauchanschluss (mm)	103	103	103
Gewicht mit Schlauchanschluss (kg)	7.3	6.6	5.9
Gewicht mit Schlauchanschluss (kg)	5.2	5.2	5.2
Ventilanzahl	260	196	99
Theoretische Hebekraft (N), alle Bohrungen abgedeckt
@200mBar	261	375	440
@400mBar	522	751	881
@600mBar	784	1126	1321
@800mBar	1045	1502	1762
Ejektorenanzahl	3	2	1
Luftverbrauch (Nl/min @ 6 bar)	840	630	315



Bestellnummern	SMS 80/1000/15.20/20	SMS 80/1000/20/20	SMS 80/1000/30/20
-H1	301 000 150	301 000 250	301 000 350
-H2	301 000 154	301 000 254	301 000 214
-E	301 000 152	301 000 252	301 000 352
-ES	N/A	301 000 253	301 000 353
-ER	301 000 151	301 000 251	301 000 351
Ersatzteilnummern	SMS 80/1000/15.20/20	SMS 80/1000/20/20	SMS 80/1000/30/20
Sauggummi	331 000 152	331 000 252	331 000 352
Filterkassette	331 000 159	331 000 259	331 000 359
Schnellwechselplatte, incl. Filterkassette	321 000 153	321 000 253	321 000 353
Schnellwechselplatte, excl. Filterkassette	321 000 154	321 000 254	321 000 354

Alle Maße in mm, x= 18mm für SMS 80/15.20 und 80/20, x=11.5mm für SMS 80/30, y=50mm für SMS 80/15.20 und SMS 80/20, y=63mm für SMS 80/30

Technische Daten	SMS 80/1200/15.20/20	SMS 80/1200/20/20	SMS 80/1200/30/20
Länge (mm)	1206	1206	1206
Breite (mm)	86	86	86
Höhe mit Ejektoren (mm)	112	112	112
Höhe mit Schlauchanschluss (mm)	103	103	103
Gewicht mit Ejektoren (kg)	8.4	8.4	7.7
Gewicht mit Schlauchanschluss (kg)	6.3	6.3	6.3
Ventilanzahl	314	236	117
Theoretische Hebekraft (N), alle Bohrungen abgedeckt
@200mBar	315	452	520
@400mBar	631	904	1041
@600mBar	947	1356	1562
@800mBar	1262	1809	2082
Ejektorenanzahl	3	3	2
Luftverbrauch (Nl/min @ 6 bar)	945	735	420



Bestellnummern	SMS 80/1200/15.20/20	SMS 80/1200/20/20	SMS 80/1200/30/20
-H1	301 200 150	301 200 250	301 200 350
-H2	301 200 154	301 200 254	301 200 214
-E	301 200 152	301 200 252	301 200 352
-ES	N/A	301 200 253	301 200 353
-ER	301 200 151	301 200 251	301 200 351
Ersatzteilnummern	SMS 80/1200/15.20/20	SMS 80/1200/20/20	SMS 80/1200/30/20
Sauggummi	331 200 152	331 200 252	331 200 352
Filterkassette	331 200 159	331 200 259	331 200 359
Schnellwechselplatte, incl. Filterkassette	321 200 153	321 200 253	321 200 353
Schnellwechselplatte, excl. Filterkassette	321 200 154	321 200 254	321 200 354

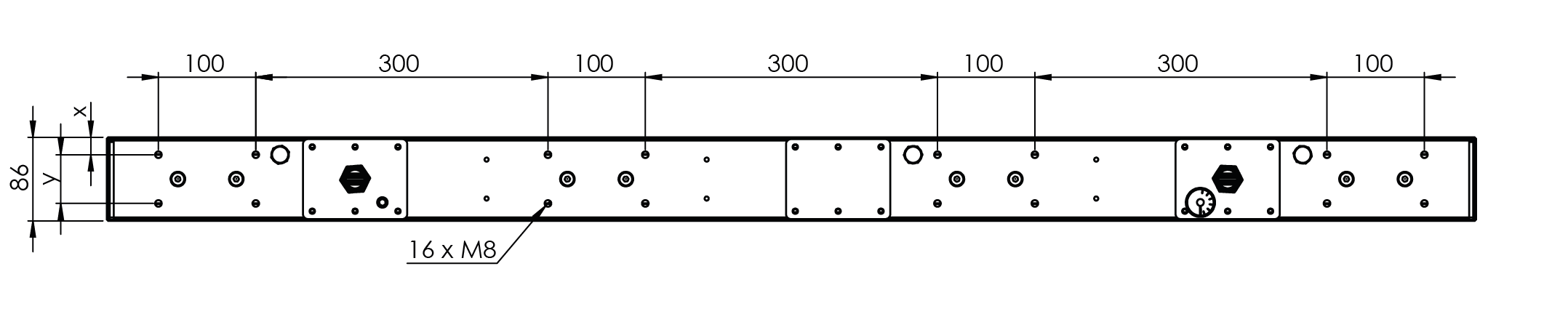

Alle Maße in mm, x= 18mm für SMS 80/15.20 und 80/20, x=11.5mm für SMS 80/30, y=50mm für SMS 80/15.20 und SMS 80/20, y=63mm für SMS 80/30

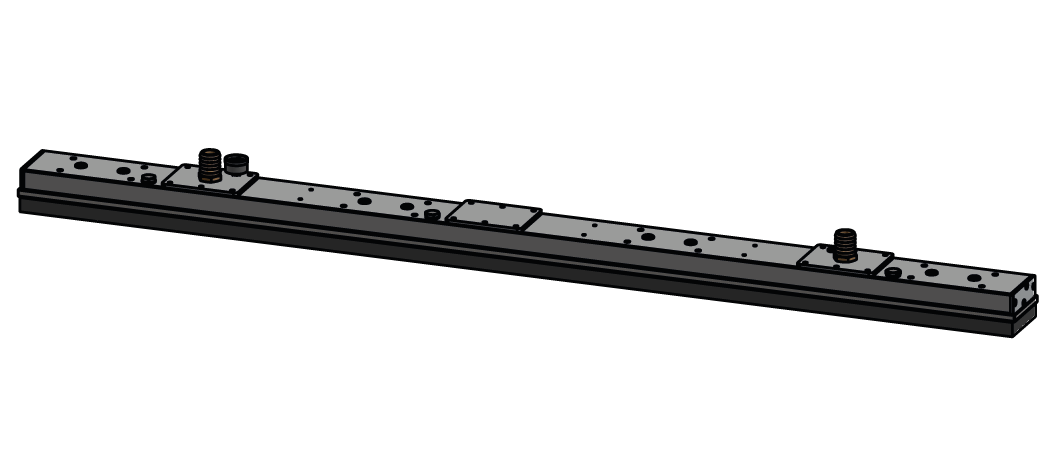

Technische Daten	SMS 80/1400/15.20/20	SMS 80/1400/20/20	SMS 80/1400/30/20
Länge (mm)	1406	1406	1406
Breite (mm)	86	86	86
Höhe mit Ejektoren (mm)	112	112	112
Höhe mit Schlauchanschluss (mm)	103	103	103
Gewicht mit Ejektoren (kg)	N/A	N/A	7.7
Gewicht mit Schlauchanschluss (kg)	6.6	6.6	6.6
Ventilanzahl	366	276	138
Theoretische Hebekraft (N), alle Bohrungen abgedeckt
@200mBar	367	528	614
@400mBar	735	1057	1228
@600mBar	1103	1586	1842
@800mBar	1471	2115	2456
Ejektorenanzahl	N/A	N/A	2
Luftverbrauch (Nl/min @ 6 bar)	N/A	N/A	525



Bestellnummern	SMS 80/1400/15.20/20	SMS 80/1400/20/20	SMS 80/1400/30/20
-H1	301 400 150	301 400 250	301 400 350
-H2	301 400 154	301 400 254	301 400 214
-E	N/A	N/A	301 400 352
-ES	N/A	N/A	301 400 353
-ER	N/A	N/A	301 400 351
Ersatzteilnummern	SMS 80/1400/15.20/20	SMS 80/1400/20/20	SMS 80/1400/30/20
Sauggummi	331 400 152	331 400 252	331 400 352
Filterkassette	331 400 159	331 400 259	331 400 359
Schnellwechselplatte, incl. Filterkassette	321 400 153	321 400 253	321 400 353
Schnellwechselplatte, excl. Filterkassette	321 400 154	321 400 254	321 400 354
